Принцип работы электрического счетчика: типы и устройство

Принцип работы электрического счетчика определяется его типом: индукционные устройства используют вращение металлического диска под действием магнитного поля катушек, а электронные модели преобразуют сигналы датчиков в цифровой код с помощью микроконтроллера.

Как устроены приборы учета электроэнергии

Электрический счетчик фиксирует объем потребляемой энергии в киловатт-часах (кВт·ч). Формально это оборудование относится к зоне ответственности энергокомпании, поставляющей электричество в квартиру или частный дом. Однако на практике установка и замена прибора часто становятся обязанностью владельцев недвижимости.

Индукционные счетчики

Эти устройства электромеханического типа считаются устаревшими. Внутри корпуса находятся две магнитные катушки — токовая и катушка напряжения, а также алюминиевый диск. Электромагниты расположены под прямым углом друг к другу.

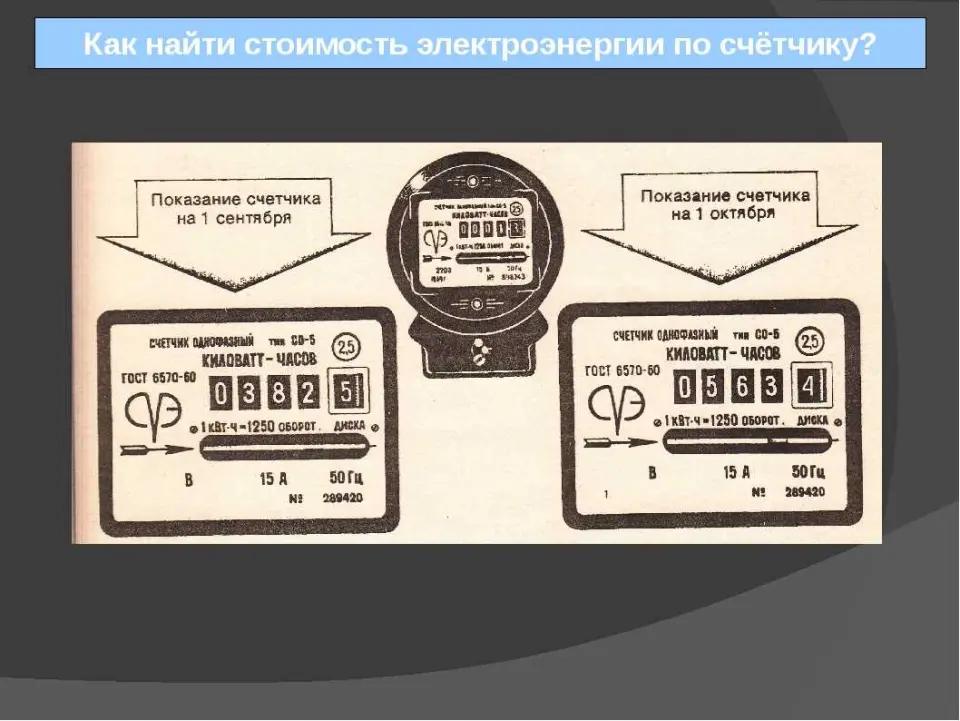

Принцип работы индукционного электросчетчика прост: когда через токовую катушку проходит ток нагрузки, а на катушку напряжения подается переменное напряжение, между ними возникает магнитное поле. Это поле создает в алюминиевом диске вихревые токи, которые формируют вращающий момент. Диск начинает крутиться, передавая движение через систему шестерен и «червяк» на счетный механизм и индикаторные барабаны.

Такие модели надежны при скачках напряжения и стоят недорого. К их минусам относятся низкая точность (прибор может не учитывать слабую нагрузку) и отсутствие возможности вести многотарифный учет.

Электронные счетчики

В современных электронных моделях механические детали отсутствуют. Вместо вращающегося диска здесь работают микросхемы, датчики напряжения и тока, а все вычисления выполняет микроконтроллер. Работа счетчика в этом случае строится на использовании специального преобразователя. Он превращает аналоговые сигналы от датчиков в цифровой импульсный поток, количество которых фиксирует процессор.

Электронный счетчик имеет ряд преимуществ:

• Высокая точность измерений и компактные размеры.

• Возможность многотарифного учета для экономии средств.

•

  Наличие памяти для хранения данных о расходе.

• Встроенные каналы связи (GSM, IP) для автоматической передачи показаний в системы дистанционного контроля.

Однако такие устройства дороже индукционных и могут быть менее надежными из-за риска сбоя настроек даты или времени, что критично при использовании нескольких тарифных зон.

Классификация по количеству тарифов

Выбор модели зависит от условий эксплуатации и способа оплаты электричества. В садовых товариществах (СНТ) чаще ставят однотарифные устройства.

В квартирах, коттеджах или деревенских домах популярны многотарифные решения. Двухтарифный счетчик фиксирует расход в двух временных зонах: дневной (пиковой) и ночной. Трехтарифная модель добавляет промежуточную зону между пиковыми часами и ночью. Использование таких приборов позволяет снижать расходы, если переносить работу мощных потребителей на дешевые периоды.

Технические характеристики для выбора

При покупке важно учитывать параметры, которые напрямую влияют на монтаж и точность учета.

Фазность и напряжение

Тип сети определяет выбор между однофазной или трехфазной моделью. Однофазные приборы рассчитаны на сеть 220 В и имеют четыре клеммных колодки (две на вход, две на выход). Трехфазные модели предназначены для сетей 380 В и оснащены восемью клеммами по четыре на каждую сторону.

Класс точности

Каждый счетчик электроэнергии имеет класс точности, который показывает максимально допустимый процент отклонения показаний от реального потребления. На рынке встречаются модели с классами 0,5, 1 и 2. Приборы с классом точности ниже 2,5 уже не продаются. Если в доме установлен старый прибор с высокой погрешностью, энергосбытовая компания потребует его замены на более точный.

Сила тока

Счетчик электроэнергии имеет разные значения силы тока, которые всегда указаны на корпусе, например 5(60) А. Первое число обозначает выходной ток для трансформатора, а второе — максимально допустимый ток прямого включения. Если нагрузка в помещении превышает этот предел (например, протекает 100 А при лимите счетчика в 60 А), необходимо использовать трансформатор тока с характеристикой вроде 100:5. В бытовых условиях такие огромные нагрузки встречаются редко, поэтому параметры устройства обычно подбирают под мощность вводного автомата.

Способы крепления и защита

Существует два основных варианта монтажа. Модульные модели устанавливаются на DIN-рейку внутри электрощитов в зданиях. Устройства с фиксацией болтами чаще применяются в уличных распределительных щитах. Тип крепления влияет только на удобство установки и не меняет качество контакта.

Для защиты оборудования используется класс IP. Внутри помещений (квартира, офис) подходят модели с защитой IP21, IP31 или IP32. Для наружного размещения требуются устройства уровнем IP54 и выше. Современные модели часто имеют широкий диапазон температур эксплуатации от -40 до +55 °C.

Правила проверки при установке

При покупке нового оборудования нужно смотреть на дату производства. Однофазный счетчик должен быть выпущен не ранее чем за 2 года до установки, а трехфазный — не более чем за 1 год. В противном случае компания может отказать в его регистрации.

Обязательно проверяйте целостность заводской пломбы. Каждый аппарат проходит государственную проверку точности измерений, после чего его опечатывают. На пломбе должна быть указана дата этой проверки. Если она повреждена или отсутствует, корректная работа прибора не гарантирована.
